Арт. 130905-00336

Кабель оптический распределительный ОК-НРС нг(А)-HF 12Х1ХG657A ССД

99343.20р./кмБез НДС: 82786.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 12Х1ХG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 12х1хG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой ..

Арт. 130905-00367

Кабель оптический распределительный ОК-НРС нг(А)-HF 12Х4ХG657A ССД

231000.00р./кмБез НДС: 192500.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 12Х4ХG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 12х4хG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой ..

Арт. 130905-00368

Кабель оптический распределительный ОК-НРС нг(А)-HF 12Х6ХG657A ССД

289080.00р./кмБез НДС: 240900.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 12Х6ХG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 12х6хG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой ..

Арт. 130905-00337

Кабель оптический распределительный ОК-НРС нг(А)-HF 16Х1ХG657A ССД

131524.80р./кмБез НДС: 109604.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 16Х1ХG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 16х1хG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой ..

Арт. 130905-00369

Кабель оптический распределительный ОК-НРС нг(А)-HF 16Х6XG657A ССД

374880.00р./кмБез НДС: 312400.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 16Х6XG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 16х6XG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой ..

Арт. 130905-00371

Кабель оптический распределительный ОК-НРС нг(А)-HF 24Х12XG657A ССД

757350.00р./кмБез НДС: 631125.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 24Х12XG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 24х12XG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой..

Арт. 130905-00338

Кабель оптический распределительный ОК-НРС нг(А)-HF 24Х1ХG657A ССД

156710.40р./кмБез НДС: 130592.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 24Х1ХG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 24х1хG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой ..

Арт. 130905-00324

Кабель оптический распределительный ОК-НРС нг(А)-HF 24Х4ХG657A ССД

434280.00р./кмБез НДС: 361900.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 24Х4ХG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 24х4хG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой ..

Арт. 130905-00363

Кабель оптический распределительный ОК-НРС нг(А)-HF 24Х6ХG657A ССД

526680.00р./кмБез НДС: 438900.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 24Х6ХG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 24х6хG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой ..

Арт. 130905-00370

Кабель оптический распределительный ОК-НРС нг(А)-HF 24Х8XG657A ССД

656040.00р./кмБез НДС: 546700.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 24Х8XG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 24х8XG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой ..

Арт. 130905-00339

Кабель оптический распределительный ОК-НРС нг(А)-HF 32Х1ХG657A ССД

235065.60р./кмБез НДС: 195888.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 32Х1ХG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 32х1хG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой ..

Арт. 130905-00731

Кабель оптический распределительный ОК-НРС нг(А)-HF 4Х1ХG657A ССД

61564.80р./кмБез НДС: 51304.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 4Х1ХG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 4х1хG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой п..

Арт. 130905-00335

Кабель оптический распределительный ОК-НРС нг(А)-HF 8Х1ХG657A ССД

86750.40р./кмБез НДС: 72292.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 8Х1ХG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 8х1хG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой п..

Арт. 130905-00313

Кабель оптический распределительный ОК-НРС нг(А)-HF 8Х4ХG657A ССД

146520.00р./кмБез НДС: 122100.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 8Х4ХG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 8х4хG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой п..

Арт. 130905-00316

Кабель оптический распределительный ОК-НРС нг(А)-HF 10Х4ХG657A ССД

224400.00р./кмБез НДС: 187000.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 10Х4ХG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 10х4хG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой ..

Арт. 130905-00322

Кабель оптический распределительный ОК-НРС нг(А)-HF 16Х4ХG657A ССД

285120.00р./кмБез НДС: 237600.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 16Х4ХG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 16х4хG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой ..

Арт. 130905-00340

Кабель оптический распределительный ОК-НРС нг(А)-HF 36Х1ХG657A ССД

259271.76р./кмБез НДС: 216059.80р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 36Х1ХG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 36х1хG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой ..

Арт. 130905-00341

Кабель оптический распределительный ОК-НРС нг(А)-HF 48Х1ХG657A ССД

302280.00р./кмБез НДС: 251900.00р.Подробнее

Кабель оптический распределительный ОК-НРС нг(А)-HF 48Х1ХG657A ССД

Кабель оптический распределительный ОК-НРС нг(А)-HF 48х1хG657A ССД конструктивно представляет собой набор оптоволоконных модулей, состоящих из одного или нескольких оптоволокон. Усиление кабеля осуществляется двумя противоположно-расположенными стекловолоконными прутками. Внешняя оболочка кабеля изготовлена из полимера препятствующему горению и выделению продуктов распада при горении в групповой ..

Серия кабелей ОК-НРС компании ССД была специально разработана для построения сетей широкополосного доступа с идеологией «волокно-до-абонента» (FTTH) в многоквартирных жилых домах (застройка городского типа) либо крупных бизнес-центрах.

В кабелях ОК-НРС используется одномодовое оптическое волокно соответствующее спецификации G G.657.A1 или G.657.A2, допускающее многократные изгибы с радиусом 15 мм и менее. Использование того или иного типа ОВ определяется условиями прокладки и монтажа.

Кабели ОК-НРС имеют внешнюю оболочку из низкодымящего, не содержащего галогенов и не поддерживающего горение материала (нг(А)-HF). Оболочка стойка к ультрафиолету, соответствует стандарту EN 50290-2-27. Кабели полностью диэлектрические. Стойкость к растягивающим усилиям обеспечивается продольными стеклопластиковыми стержнями.

Особенностью кабелей ОК-НРС является возможность вскрытия с помощью специального инструмента «окна» в наружной оболочке с последующим свободным доступом к элементам сердечника. Отдельные волокна или модули могут извлекаться из кабеля на длину до 20 м, в зависимости от типа. Благодаря этому становится возможным на этапе строительства сети прокладывать вертикальные кабели по существующим либо вновь создаваемым стоякам без петель запаса на этажах и без установки этажных коробок. Коробки могут устанавливаться позднее, по мере подключения абонентов, на тех этажах, где это необходимо.

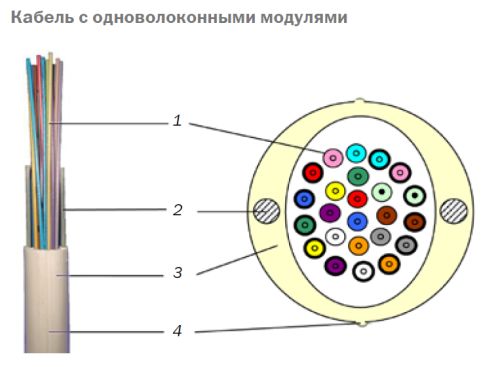

Кабели с одноволоконными мягкими модулями.

Кабель данного исполнения может содержать до 48 волокон, каждое из которых заключено в мягком модуле диаметром 900 мкм. Модуль длиной не менее 6 м может свободно извлекаться из кабеля, после чего волокно сращивается в этажной распределительной коробке с абонентским дроп-кабелем в оболочке 3,0 мм.

Абонентский дроп-кабель прокладывается из квартиры абонента до этажной коробки по стандартным кабелеводам (короба, трубы, и т.п.). При этом исключается монтаж ОВ в квартире у абонента, что сводит к минимуму продолжительность инсталляции абонентского оборудования.

Конструкция кабеля позволяет подключаться произвольно на любом этаже к любому ОВ по мере появления абонентов.

1 - Оптическое волокно в мягком модуле Ø900мкм;
2 - Силовые элементы из стеклопластика;
3 - Внешняя оболочка;
4 - Продольный рубчик (указывает место вскрытия оболочки).

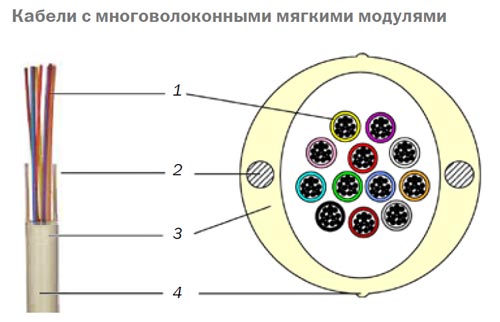

Кабели с многоволоконными мягкими модулями.

Кабель данного исполнения может иметь ёмкость до 288 волокон в первичном покрытии диаметром 250 мкм, сгруппированных в модули. Каждый модуль может содержать до 12 ОВ. Обычно число волокон в модуле выбирается исходя из количества абонентов на этаже, а количество модулей – исходя из этажности. Модуль длиной до 6 м может свободно извлекаться из кабеля для подключения абонентов этажа. Данный тип кабеля удобен для зданий повышенной этажности, при числе абонентов в одном стояке более 48.

1 - Модули с оптическими волокнами;
2 - Силовые элементы из стеклопластика;
3 - Внешняя оболочка;
4 - Продольный рубчик (указывает место вскрытия оболочки).

Технические характеристики*

Кол-во ОВ в кабеле	Диаметр кабеля, мм	Мин. толщина оболочки, мм	Макс. толщина оболочки, мм	Вес кабеля, кг/км	Мин. радиус изгиба, мм
4 (4х1)	8,5	1,2	2,2	82	85
6 (6х1)	8,5	1,2	2,2	82	85
8 (8х1)	8,5	1,2	2,2	82	85
12 (12х1)	8,5	1,2	2,2	82	85
16 (16х1)	10,5	1,2	2,2	86	105
24 (24х1)	10,5	1,2	2,2	86	105
36 (36х1)	13,5	1,5	2,5	135	135
48 (48х1)	13,5	1,5	2,5	145	135
24 (4х6)	8,5	1,2	2,2	82	85
32 (8х4)	8,5	1,2	2,2	82	85
36 (6х6)	8,5	1,2	2,2	82	85
48 (12х4)	10,5	1,2	2,2	86	105
72 (12х6)	10,5	1,2	2,2	91	105
96 (16х6)	13,5	1,5	2,5	135	135
144 (24х6)	13,5	1,5	2,5	146	135
192 (24х8)	13,5	1,5	2,5	147	135
288 (24х12)	13,5	1,5	2,5	157	135

* По желанию заказчика, возможно изготовление специальной конструкции кабеля не указанной в данной таблице.

Механические характеристики кабеля

Вид воздействия	Нормируемое значение	Критерии оценки
Растягивающее усилие (ГОСТ Р МЭК 794-1-93 метод Е1)	400 Н	Δα** ≤ 0,05 дБ; отсутствие повреждений
Раздавливающее усилие (ГОСТ Р МЭК 794-1-9З метод Е3)	80 Н/см	Δα** ≤ 0,05 дБ; отсутствие повреждений
Динамические изгибы (ГОСТ Р МЭК 794-1-93 метод Е6)	20 циклов на угол ±90°	Δα** ≤ 0,05 дБ; отсутствие повреждений
Осевые закручивания (ГОСТ Р МЭК 794-1-93 метод Е7)	10 циклов на угол ±360° на длине 4 м	Δα** ≤ 0,05 дБ; отсутствие повреждений
Удар (ГОСТ Р МЭК 794-1-93 метод Е4)	энергия удара 3 Дж	Δα** ≤ 0,05 дБ; отсутствие повреждений

** Прирост затухания оптического волокна в кабеле на нормированных длинах волн.

Цветовая идентификация оптических модулей:

Число волокон/модулей	4	6	8	10	12	16	24
Синий
Оранжевый
Зеленый
Коричневый
Серый	-
Белый	-
Красный	-	-
Черный	-	-
Желтый	-	-	-
Фиолетовый	-	-	-
Розовый	-	-	-	-
Бирюзовый	-	-	-	-
Cиний с черным кольцом	-	-	-	-	-
Оранжевый с черным кольцом	-	-	-	-	-
Зеленый с черным кольцом	-	-	-	-	-
Коричневый с черным кольцом	-	-	-	-	-
Серый с черным кольцом	-	-	-	-	-	-
Белый с черным кольцом	-	-	-	-	-	-
Красный с черным кольцом	-	-	-	-	-	-
Натуральный	-	-	-	-	-	-
Желтый с черным кольцом	-	-	-	-	-	-
Фиолетовый с черным кольцом	-	-	-	-	-	-
Розовый с черным кольцом	-	-	-	-	-	-
Бирюзовый с черным кольцом	-	-	-	-	-	-

***По согласованию с заказчиком цвета волокон могут быть изменены.
